Tủ điều khiển Đèn THGT 48VDC

Mã SP: PC-TDKVXL-48VDC

Mã hiệu: PCCOM

Tủ điều khiển Đèn THGT  48VDC

Các đặc tính kỹ thuật

Kích thước (dài x rộng x sâu) (mm)

710 x 500 x 320

Loại vỏ tủ

Vỏ bằng tôn dày 1.2mm, sơn tĩnh điện

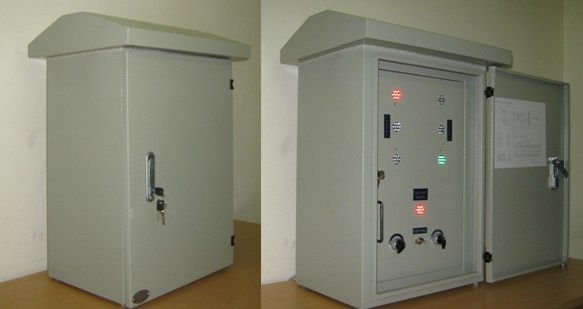

Cấu tạo

Tủ được thiết kế 2 lớp cửa có khóa an toàn. Trên mặt cửa trong được bố trí các đèn mô phỏng trạng thái hoạt động của các đèn bên ngoài, đèn báo nguồn, các công tắc điều khiển các chế độ hoạt động của hệ thống. Phần bên trong tủ gồm :

-          CB nguồn 220V-20A

-          Bộ nguồn Switching 220VACà 48VDC-6.3A

-          Bộ điều khiển trung tâm

-          Domino 20 chân để kết nối với các thiết bị ngoại vi

Bộ điều khiển trung tâm

-          Màn hình hiển thị: Hiển thị các menu lập trình, thời gian thực sử dụng LCD.

-          Phím nhán lập trình: Gồm ba phím, dùng để thay giá trị lập trình

-          Card CPU: CPU vi xử lý họ Atmel 8 bit; 64 KB EPROM; 64KB RAM trong; RCT bộ thời gian thực; Bộ điều khiển các ngõ ra trên card công suất; cổng giao tiếp RS232/RS485.

-          Card công suất: 12 ngõ ra công suất, mỗi ngõ ra có thể lập trình điều khiển đóng mở, mỗ ngõ ra chịu được dòng điện 20A.

Chế độ làm việc

-          Điều khiển “Xanh, Vàng, Đỏ” “Xanh cho đi bộ” “Xanh đi bộ chớp” “Đỏ cho đi bộ”  “Đèn đếm ngược” “Đèn chữ thập” theo chu kỳ pha 2 lần. Điều khiển “Vàng chớp liên tục” “Đỏ chớp liên tục”. Nếu cần có thể điều chỉnh chu kỳ 3 lần, 4 lần cài đặt bằng bàn phím

-          Chế độ điều khiển có giải tỏa: Chế độ ở trạng thái hoàn toàn đỏ (Đèn tín hiệu tại giao lộ toàn đỏ).

-          Chế độ cảnh báo: Chế độ ở trạng thái chớp vàng

-          Chế độ tự động: Chế độ vận hành đang ở trạng thái tự động theo trình tự Xanh – Vàng – Đỏ với thời gian đã cài đặt sẵn

Khả năng mở rộng của card điều khiển

-          Có thể hoạt động độc lập cũng như nối mạng

-          Giao tiếp qua mạng truyền thông với trạm điều khiển khu vực và trung tâm điều khiển.

-          Thu nhận tín hiệu từ các đầu dò, đưa số liệu về trạm điều khiển khu vực và máy tính trung tâm xử lý

-          Liên kết số liệu với các trạm cùng tuyến

-          Thực thi một số tính năng đơn giản như: Chế độ làn sóng xanh, điều phối lưu lượng giao thông trong khu vực.

-          Cảm biến lưu lượng, mật độ xe, tự động điều chỉnh thời lượng các đèn cho phù hợp

Giấy chứng nhận

Phiếu kết quả thử nghiệm – Trung tâm Kỹ thuật Tiêu chuẩn đo lường chất lượng 3
